Indoor Ortung mit infsoft UWB Tags

infsoft UWB Tags sind kleine Ultra-wideband Komponenten, die das Lokalisieren von Gegenständen und Fahrzeugen in Gebäuden ermöglichen. Auch Anwendungen wie das Analysieren von Laufwegen können damit umgesetzt werden. Sie werden typischerweise in serverseitigen Verfahren eingesetzt, die Position wird also auf einem Server (Cloud) bestimmt.

Funktionsweise von infsoft UWB Tags

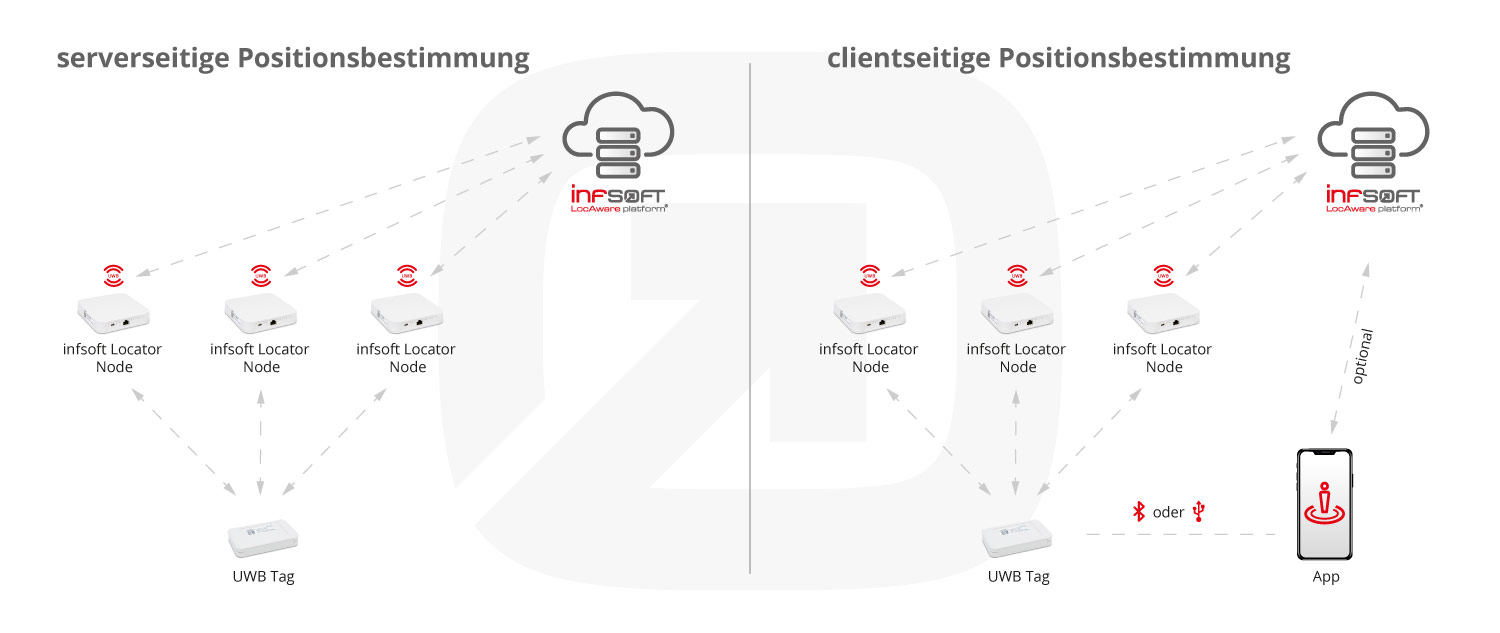

Infografik Serverseitige Vs Clientseitige Positionsbestimmung Uwb Tag Locator Node
infsoft Infografik: Serverseitige und clientseitige Positionsbestimmung mit UWB Tags

infsoft UWB Tags können für unterschiedliche Einsatzzwecke genutzt werden. Mit Ultra-wideband lassen sich Assets im Industrieumfeld auf 10-30 Zentimeter genau orten.

Basierend auf der Time Difference of Arrival (TDoA)-Methode wird die Position des UWB Tags anhand einer Messung von Laufzeitunterschieden bestimmt. Der UWB Tag sendet Signale an installierte infsoft Locator Nodes 1100 in der Umgebung. Die Entfernung zwischen dem Tag und den Locator Nodes 1100 wird aus der Signallaufzeit berechnet. Da sich die einzelnen Locator Nodes in unterschiedlicher Entfernung zum Tag befinden, erreicht das Signal jeden Locator Node zu einem anderen Zeitpunkt. Diese Zeitunterschiede bilden die Grundlage für die Multilaterationsberechnung zur Bestimmung der Position des UWB Tags. Entscheidend dabei ist, dass alle Locator Nodes eine Sichtverbindung zueinander haben, da sie sich untereinander synchronisieren müssen.

Das System kann entweder serverseitig (Verwendung eines infsoft UWB Tags, Visualisierung der Positionsdaten im Backend, keine Anzeige auf einem Client (Smartphone)) oder clientseitig (Verwendung einer Smartphone-App, Visualisierung der Positionsdaten auf einem Client (Smartphone) und ggf. Übermittlung an Backend) installiert werden.

Sie haben Fragen oder möchten Ihr Projekt mit uns besprechen? Kontaktieren Sie uns.
