infsoft Maps Editor
Das im infsoft Maps Editor verwaltete Planmaterial bildet die zentrale Grundlage für alle kartengestützten Anwendungen innerhalb der infsoft LocAware platform® sowie angebundenen Frontend-Applikationen. Der infsoft Maps Editor ermöglicht dabei das Anlegen und die kontinuierliche Pflege georeferenzierter Standortdaten. Innerhalb des Editors werden Gebäudegrundrisse, Räume sowie strukturelle und funktionale Eigenschaften digital aufbereitet und verwaltet.
Hierdurch entsteht ein digitales Abbild der Gebäude auf den unterschiedlichen Geschossen, in dem die räumliche Infrastruktur (Maschinen, Arbeitsplätze, Meetingräume, Sanitärbereiche, …) in Form von Polygonen und Wandelementen modelliert ist. Die erfassten Polygone werden dabei sog. Patterns zugeordnet, an die unterschiedliche Eigenschaften geknüpft sind, durch die funktionale und visuelle Unterscheidungen abgegrenzt werden. Die Patterns definieren unter anderem Farbgebung, Priorisierung oder die Darstellung in der 3D-Ansicht.
Die im Maps Editor erstellten digitalen Strukturen stehen systemübergreifend in allen georeferenzierten Tools von infsoft zur Verfügung.

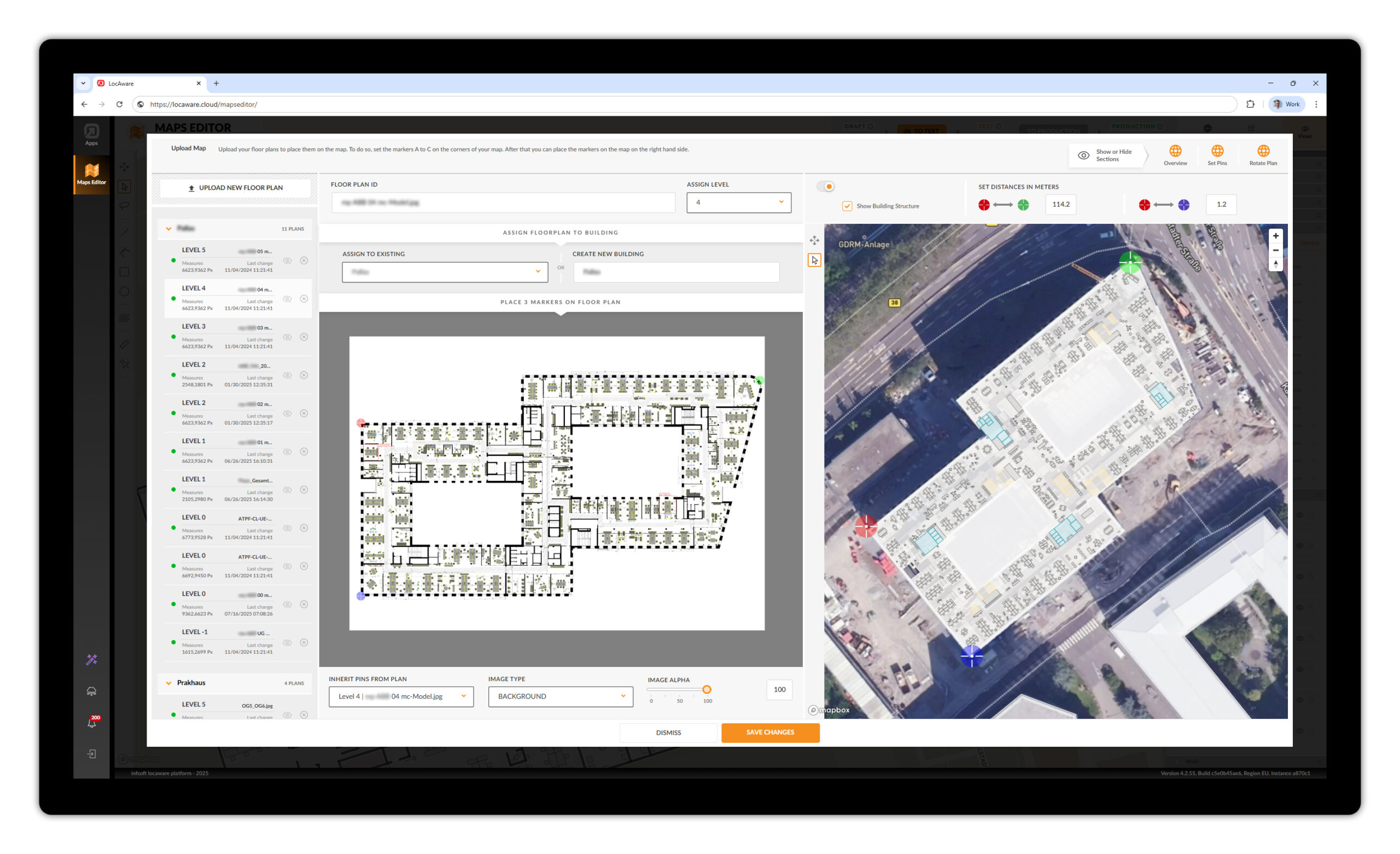

Erstellung von digitalen Gebäudeplänen
Mit dem infsoft Maps Editor lassen sich Gebäudepläne präzise an die Grundrisse externer Hintergrundkarten anpassen. Die Geschosspläne werden dabei als separate Layer je Geschoss auf die Außenpläne projiziert.
Basis hierfür können bereitgestellte Grafik- oder CAD-Dateien sein, die im Editor georeferenziert eingebunden werden.Daten können so unkompliziert, meist ohne weitere Koordinatentransformation, mit Drittsystemen geteilt werden.
WGS84-konforme Daten mit Latitude, Longitude und Ebenenangabe
Durch die Referenzierung der Hintergrundkarte sind alle Elemente, von Flächen und Räumen bis hin zu Wegverläufen, über sämtliche Ebenen hinweg GPS-referenziert und entsprechen dem WGS84-Standard. Die Koordinaten werden einheitlich im Format Latitude, Longitude und Level ausgegeben.
Daten können so unkompliziert, meist ohne weitere Koordinatentransformation, mit Drittsystemen geteilt werden.
Vielfältige Importformate & CAFM-Integration
Der infsoft Maps Editor unterstützt die Anbindung an CAFM-Systeme von Drittanbietern und ermöglicht den Austausch von Informationen in verschiedenen gängigen Datenformaten. Dazu zählen unter anderem XML, SVG, JPG, PNG, PDF, GML, GeoJSON, DWG, DXF, Shapefile und IMDF.
Durch diese breite Formatunterstützung lässt sich der Editor flexibel in bestehende IT-Infrastrukturen integrieren.

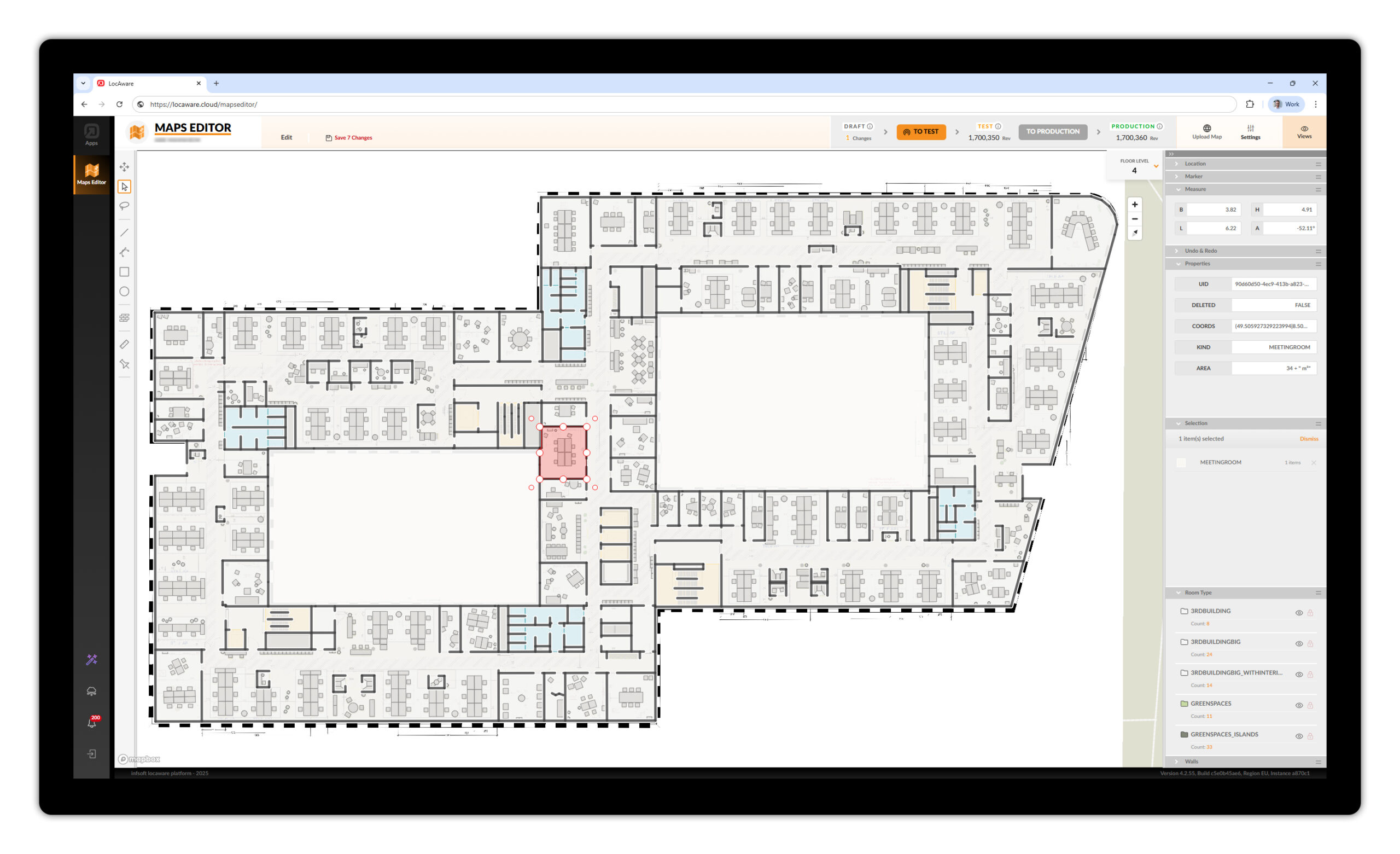

Präzise Vermessung von Karteninhalten
Der infsoft Maps Editor ermöglicht eine schnelle und präzise Vermessung von Distanzen, beispielsweise entlang von Raumwänden. Per Klick lässt sich die Karte anhand einer ausgewählten Linie parallel zum horizontalen Kartenrand ausrichten, um so das Zeichnen zu erleichtern.
Dank der GPS-Referenzierung sind alle eingezeichneten Polygone maßstabsgetreu, sodass auch Flächengrößen zuverlässig ermittelt werden.

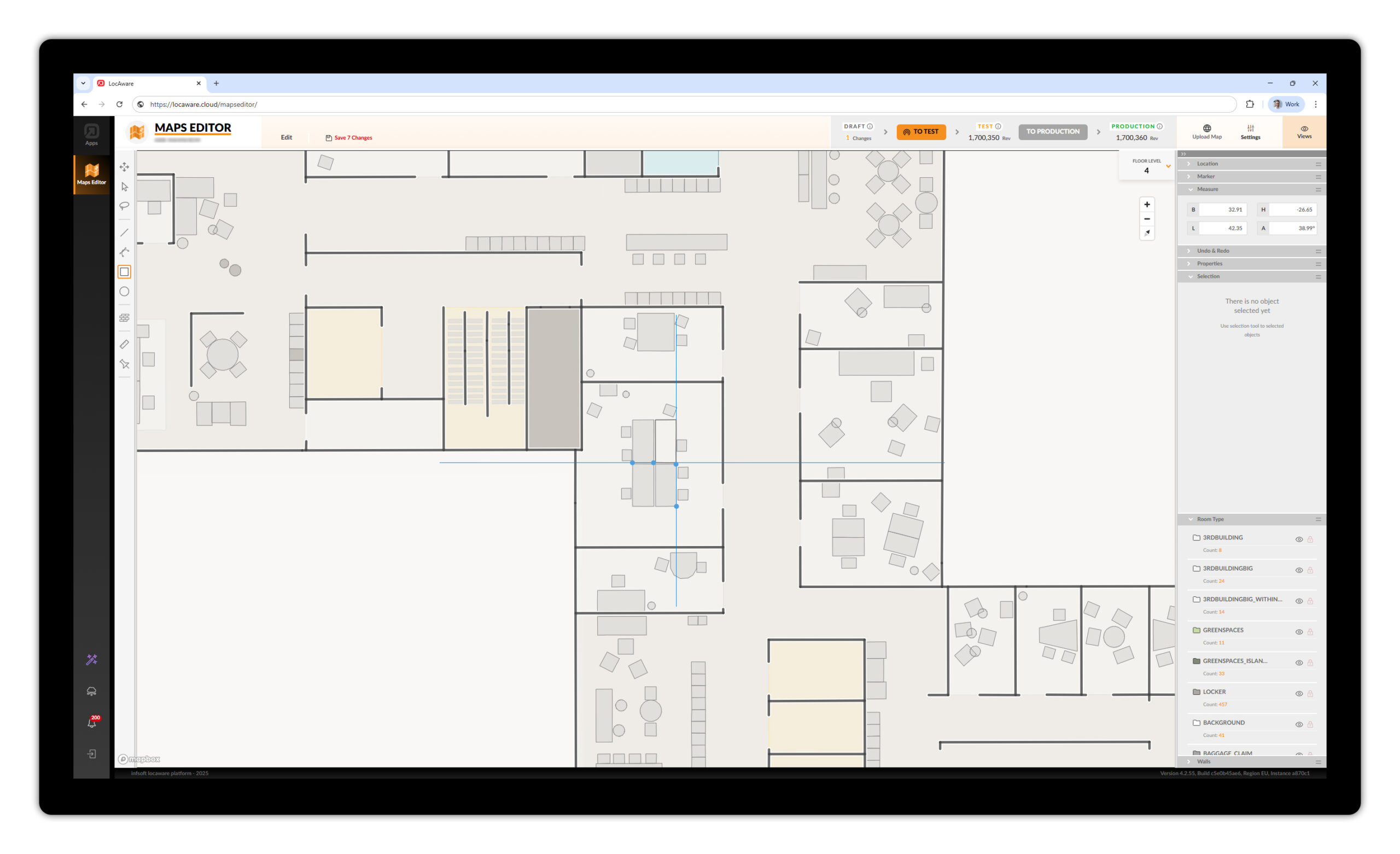

Raumpolygone für vektorbasierte Karten
In der ausgerichteten Karte lassen sich mithilfe integrierter Zeichenwerkzeuge Flächen und Räume als Polygone digital erfassen. Diese werden Patterns zugeordnet und legen u.a. Farbgebung und Höhenverhalten in der 3D-Ansicht fest.
Beim Datenimport aus Drittsystemen (bspw. via GeoJSON) können die Pattern über Objektreferenzen automatisch richtig zugewiesen werden.
Kartenansichten mit Darstellung in 2D/3D
Angelegte Flächen und Räume lassen sich mit verschiedenen Eigenschaften, sogenannten Patterns, versehen.
Diese steuern unter anderem die farbliche Darstellung, die Visualisierung in 2D- und 3D-Ansichten (einschließlich variabler Höhen) sowie die Sichtbarkeit in bestimmten Zoomstufen der Karte.
